- ETA engedély: igen
- ICC-engedély: igen
- Szeizmikus engedély: C1
- Furatátmérő: 8 mm
- Min. furatmélység átmenőszerelésnél: 85 mm
- Dübelhossz: 95 mm
- Max. hasznos hossz (hef,stand/hef,red): 30 / 40 mm
- Menet: M8 x 58 mm
- Kulcsnyílás: 13 mm
Legfontosabb jellemzők – Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M24).
– Korrózióálló acél: maximális biztonság kültéri használatra.
– A szakítószilárdság növekedésének és az az új engedélynek (ETA) köszönhetően – kevesebb rögzítési pont és kisebb talplemezek szükségesek, ezáltal pedig időt és költséget takaríthatunk meg.
– A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.
– Legnagyobb szeizmikus terhelések M10-M24 átmérőkhöz az FFD feltöltőalátéttel és anélkül.A legmagasabb követelményeknek megfelelve: nagy terhelhetőségű és könnyen szerelhető.Előnyök – Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M16).
– A különböző építőanyagokhoz (C12/15-C80/90 beton, acélszálas beton, tömör mészhomoktégla) számos tanúsítvány növeli az alkalmazások és felhasználási területek számát.
– Az új értékelés (ETA) alapján nagy szakítószilárdsággal rendelkezik. Így kevesebb horgony szükséges.
– Az új ETA megerősíti az M16-M24 átmérőjű FAZ II Plus alkalmazását dinamikus terhelésekhez.
– Az FAZ II Plus gyors szerelési folyamata hatékony rögzítési megoldást nyújt alacsony terhelési ciklusú dinamikus alkalmazásokhoz (M16-24), azonnal terhelhető rögzítési ponttal.
– Az ETA-értékelés más vizsgálati jelentésekkel (RWS, ZTV, ETK) együtt nagy terhelhetőséget garantál tűz esetén.
– Egy külső, független értékelés megerősíti, hogy a horgonyok élettartama akár 120 év is lehet. Így a FAZ II Plus egy egész évszázadot is túlél, és tökéletesen alkalmazható nagy, hosszú távú igénybevételek esetén (M10-M16).
– A FAZ II Plus lehetővé teszi a C1 és C2 teljesítménykategóriájú nagy szeizmikus terhelések felvételét az M10-M24 átmérők esetében a beépítéskor a töltőtárcsa FFD használatával és anélkül.
– A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.

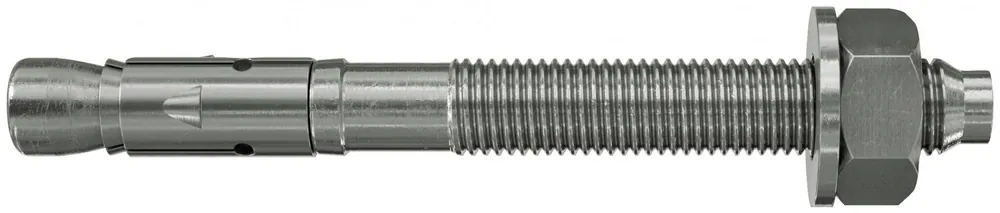

– Az első 6 mm-es átmérővel és ETA 1. opcióval rendelkező horgonycsap, a biztonságos és engedélyt igénylő rögzítésekhez.A Fischer FAZ II Plus horgonycsap a legmagasabb követelményeknek megfelel a nagy szakítószilárdságának és széles alkalmazhatóságának köszönhetően. Nagy terhelésekhez alkalmazható acéldübel repedéses betonba. Az FAZ II Plus horgonycsapnál nem szükséges a furattisztítás (M8-M24) ezáltal könnyebben és gyorsabban szerelhető. A jól bevált feszítőhüvely biztonságosan adja át a terheléseket a betonba, és dinamikus alkalmazásoknál is azonnali terhelhetőséget és nagy teherbírást tesz lehetővé.Az acéldübel ideálisan alkalmazható pl. korlátokhoz, kábeltálcákhoz, konzolokhoz.Alkalmazások: acélszerkezetek, védőkorlátok, konzolok, alagutak, felvonók, emelők, futószalag, szivattyúk, létrák, kábeltálcák, gépek, lépcsők, homlokzatok, faszerkezetekÉpítőanyagok Engedélyezett: Repedéses és repedésmentes beton C20/25 – C50/60 Továbbá alkalmazható: Beton C12/15, Beton C80/95, Acélszálas beton, Tömör mészhomoktéglaEngedély: ETA-19/0520, DoP No. 0313, ESR-2948Működése
- Az FAZ II Plus elő- és átmenőszereléssel is alkalmazható, illetve a hosszú menetének köszönhetően távtartószereléshez is ideális.
- A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
- Az előírt meghúzási nyomaték elérésével a horgony az engedélynek megfelelően kerül beépítésre
- Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS vagy FA-ST II szerelőszerszám alkalmazását.
- Szeizmikus igények esetén FFD feltöltőalátétet kell alkalmazni.
- Dinamikus terheléseknél egy további „dinamikus készlet” használata szükséges, amelyet a beépítés után fel kell tölteni injektáló ragasztóval (nyomószilárdság50 N/mm² pl.: FIS V, FIS EM Plus, FIS HB vagy FIS SB).
